Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
OEM ODM
Orzecznictwo:
FCC, RoHS, ce
Numer modelu:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
Skontaktuj się z nami

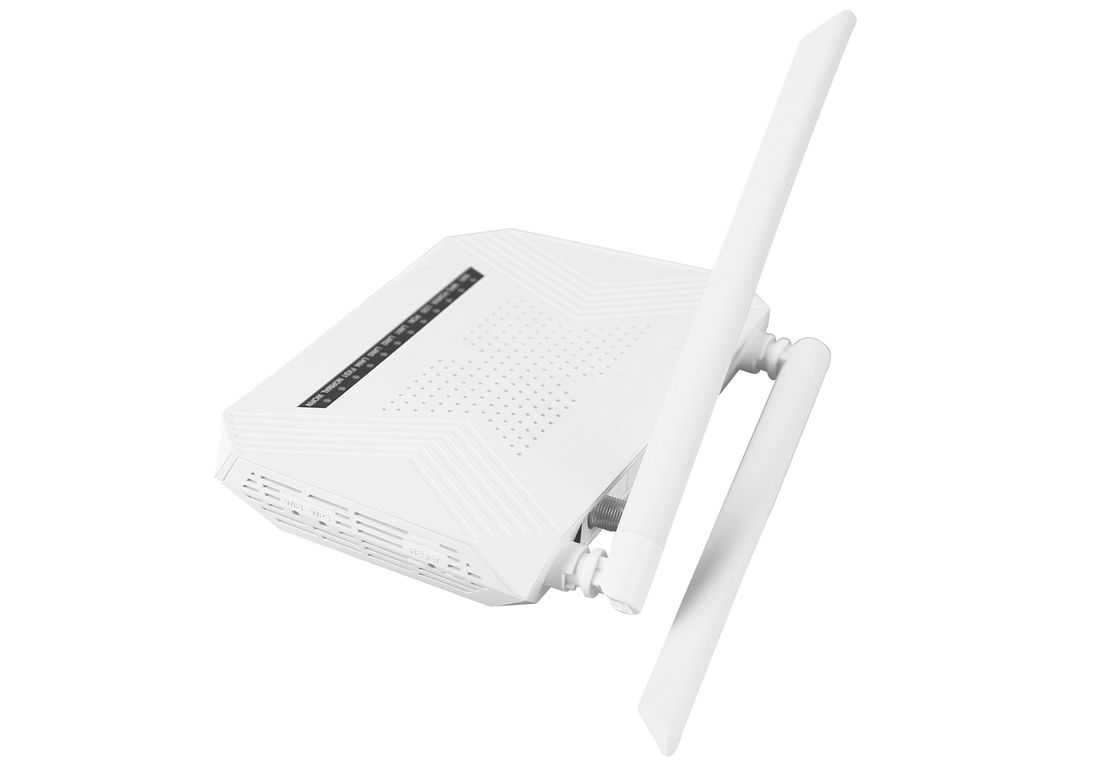

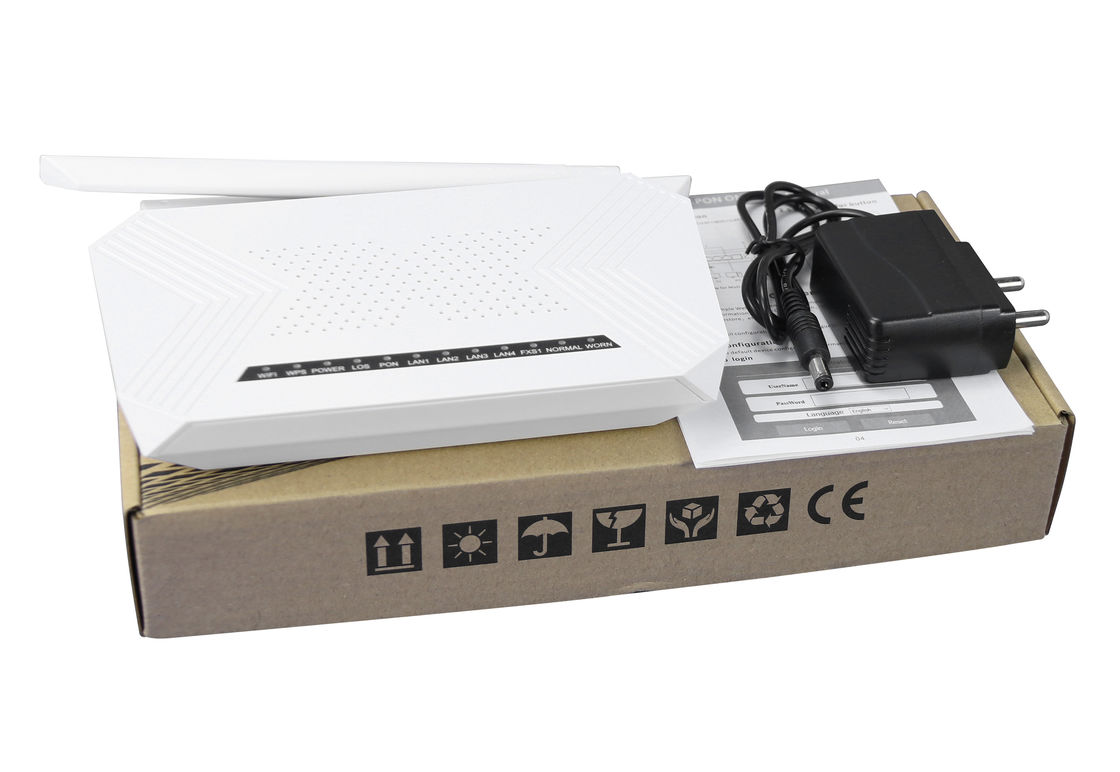

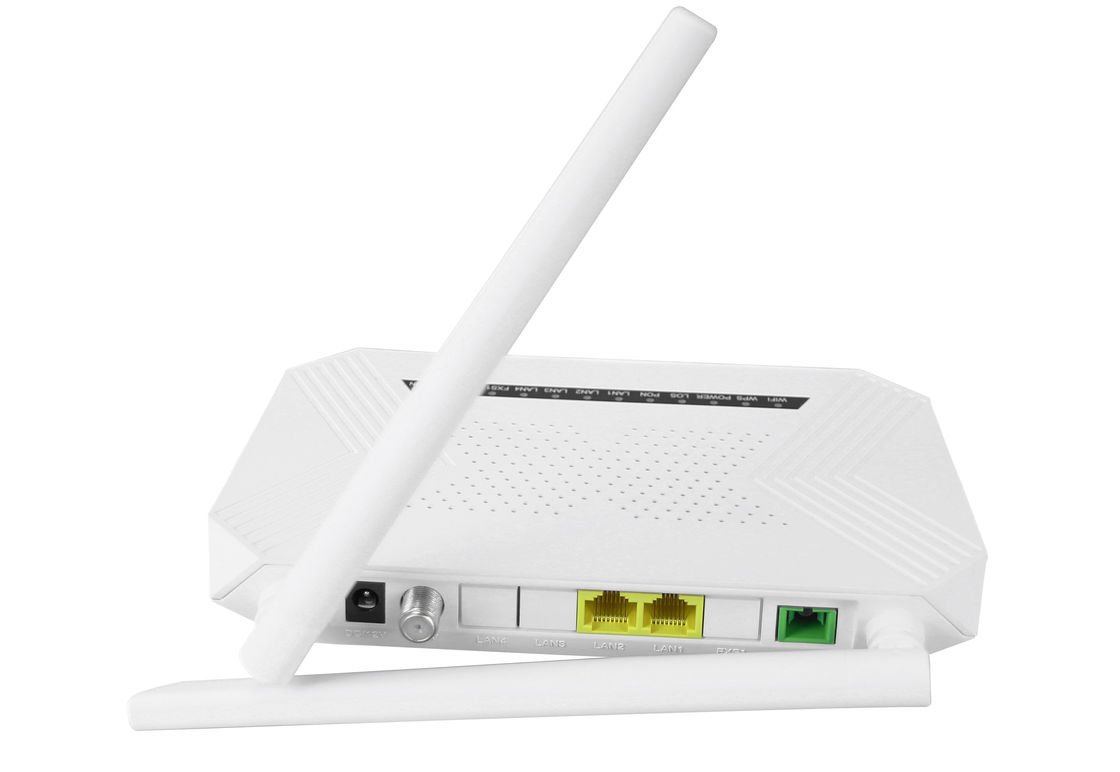

XPON ONU 1G1F + CATV + WIFI Interfejs optyczny Złącze SC / APC
Opis:
zaprojektowany jako HGU (Home Gateway Unit) w różnych rozwiązaniach FTTH.Aplikacja FTTH klasy operatorskiej zapewnia różne usługi.
w oparciu o dojrzałą i stabilną, opłacalną technologię XPON.
przyjmuje wysoką niezawodność, łatwe zarządzanie, elastyczność konfiguracji i gwarancje dobrej jakości usług, aby spełnić techniczne parametry EPON Standard of China Telecom CTC3.0 i GPON Standard ITU-TG.984.X
Funkcja funkcjonalna:
|
Obsługa trybu EPON/GPON i automatyczne przełączanie trybu |
|
Obsługa trybu trasy dla trybu PPPoE/DHCP/statycznego adresu IP i trybu Bridge |
|
Obsługa podwójnego trybu IPv4 i IPv6 |
|
Obsługa sieci WIFI 2.4G i wielu SSID |
|
Obsługa interfejsu CATV dla usługi wideo i zdalnego sterowania przez Major OLT |
|
Obsługa konfiguracji LAN IP i serwera DHCP |
|
Obsługa mapowania portów i wykrywania pętli |
|
Obsługa funkcji zapory i funkcji ACL |
|
Obsługa funkcji multicastingu IGMP Snooping/Proxy |
|
Obsługa zdalnej konfiguracji i konserwacji TR069 |
|
Specjalistyczna konstrukcja zapobiegająca awariom systemu w celu utrzymania stabilnego systemu |
Specyfikacja:
| Interfejs PON | 1 GPON BOB (Bosa na pokładzie) |
| Czułość odbioru: ≤-28dBm | |
| Nadawanie mocy optycznej: +1~+4dBm | |
| Odległość transmisji: 20 KM | |
| Długość fali | TX: 1310nm, RX: 1490nm |
| Interfejs optyczny | Złącze SC/APC |
| Schemat projektowy | RTL9602C + RTL8192FR BOB (RTL8290B) |
| Lampa błyskowa | SPI ani Flash 16 MB |
| Interfejs LAN | 1 x 10/100/1000 Mb/s (GE) i 1 x 10/100 Mb/s (FE) automatycznie adaptacyjne interfejsy Ethernet.Pełne/pół, złącze RJ45 |
| Bezprzewodowy | Zgodny z IEEE802.11b/g/n, |
| Częstotliwość pracy: 2.400-2.4835 GHz | |
| obsługuje MIMO, prędkość do 300Mbps, | |
| 2T2R,2 antena zewnętrzna 5dBi, | |
| Wsparcie: wiele SSID | |
| Kanał: automatyczny | |
| Typ modulacji: DSSS, CCK i OFDM | |
| Schemat kodowania: BPSK, QPSK, 16QAM i 64QAM | |
| Interfejs CATV | RF, WDM, moc optyczna: +2~-15dBm |
| Strata odbicia optycznego: ≥45dB | |
| Optyczna długość fali odbioru: 1550 ± 10 nm | |
| Zakres częstotliwości RF: 47~1000 MHz, impedancja wyjściowa RF: 75 Ω | |
| Poziom wyjściowy RF: 78dBuV | |
| Zakres AGC: -13~+1dBm | |
| MER: ≥32dB@-15dBm | |
| PROWADZONY | 9 LED, dla statusu WIFI, WPS, PWR, LOS, PON, LAN1 ~ LAN2, zużyty, normalny (CATV) |
| Naciśnij przycisk | 3, dla funkcji resetowania, WLAN, WPS |
| Warunki pracy | Temperatura: 0 ℃ ~ + 50 ℃ |
| Wilgotność: 10% ~ 90% (bez kondensacji) | |
| Warunki przechowywania | Temperatura: -30 ℃ ~ + 60 ℃ |
| Wilgotność: 10% ~ 90% (bez kondensacji) | |
| Zasilacz | DC 12V/1A |
| Pobór energii | ≤6W |
| Wymiar | 180 mm × 107 mm × 28 mm (dł. × szer. × wys.) |
| Waga netto | 0,24 kg |
Oświetlenie panelowe Wprowadzenie
| Lampka pilocka | Status | Opis |
| WIFI | Na | Interfejs WIFI działa. |
| Migać | Interfejs WIFI wysyła lub/i odbiera dane (ACT). | |
| Wyłączony | Interfejs WIFI nie działa. | |
| WPS | Migać | Interfejs WIFI bezpiecznie nawiązuje połączenie. |
| Wyłączony | Interfejs WIFI nie nawiązuje bezpiecznego połączenia. | |
| PWR | Na | Urządzenie jest włączone. |
| Wyłączony | Urządzenie jest wyłączone. | |
| LOS | Migać | Urządzenie nie odbiera sygnałów optycznych lub o słabych sygnałach. |
| Wyłączony | Urządzenie odebrało sygnał optyczny. | |
| PON | Na | Urządzenie zostało zarejestrowane w systemie PON. |
| Migać | Urządzenie rejestruje system PON. | |
| Wyłączony | Rejestracja urządzenia jest nieprawidłowa. | |
| LAN1~LAN2 | Na | Port (LANx) jest prawidłowo podłączony (LINK). |
| Migać | Port (LANx) wysyła i/lub odbiera dane (ACT). | |
| Wyłączony | Wyjątek połączenia portu (LANx) lub brak połączenia. | |
|
Noszony (kablowy) |
Na | Wejściowa moc optyczna jest wyższa niż 3 dbm lub niższa niż -15 dbm; |
| Wyłączony | Wejściowa moc optyczna wynosi od -15 dbm do 3 dbm | |
|
Normalna (kablowy) |
Na | Wejściowa moc optyczna wynosi od -15 dbm do 3 dbm |
| Wyłączony | Wejściowa moc optyczna jest wyższa niż 3 dbm lub niższa niż -15 dbm; |
Podanie
